匯川變頻器MD310系列面板正反轉設置方法
2025/6/3 21:42:40

以下是匯川變頻器MD310系列通過操作面板設置正反轉功能的具體步驟及參數配置方法:


?? ?設置步驟?

  1. ?進入參數設置模式?

    • 停止電機運行,按操作面板的 PRG(編程)鍵進入參數菜單。
    • 通過 / 方向鍵選擇參數組,按 ENT(確認)鍵進入編輯狀態57
  2. ?切換控制模式?

    • 修改 F0-02(命令源選擇):
      • ?設置為 1?:啟用外部端子控制(需配合外部按鈕)6
      • ?設置為 0?:啟用操作面板控制(通過面板按鍵啟停/轉向)57
    • 注:若需面板直接控制正反轉,需選 0
  3. ?啟用正反轉功能?

    • 定位參數 F0020(正反轉控制模式)→ ?設置為 2?(允許正反轉切換)3
    • 設置轉向頻率:
      • F0021:正轉頻率(如 50Hz)
      • F0022:反轉頻率(如 50Hz)3
  4. ?調整切換延遲(可選)?

    • 修改 F0023(正反轉切換延遲時間)→ 默認 0(立即切換),需延遲可設正值(單位:0.1秒)3
  5. ?保存并退出?

    • 按 ENT 保存參數,按 PRG 返回運行界面。
    • 啟動電機測試:
      • 正轉:按 RUN(運行)鍵;
      • 反轉:按 / 切換方向后啟動57

?? ?關鍵參數總結?

?參數代碼? ?功能說明? ?設置值? ?作用?
F0-02 命令源選擇 0(面板控制) 啟用面板操作模式57
F0020 正反轉控制模式 2 允許正反轉切換3
F0021 正轉頻率 根據需求設定(Hz) 正轉運行頻率3
F0022 反轉頻率 根據需求設定(Hz) 反轉運行頻率3
F0023 正反轉切換延時 0(默認立即) 切換方向的時間延遲3

? ?注意事項?

  1. ?安全操作?:
    • 修改參數前務必停止電機,避免誤觸發3
    • 首次測試時建議空載運行,觀察轉向是否正確。
  2. ?故障排查?:
    • 若轉向異常,檢查 F0-02 是否為面板控制模式(05
    • 若報錯 Err15(外部故障),檢查端子接線是否沖突10
  3. ?文檔參考?:

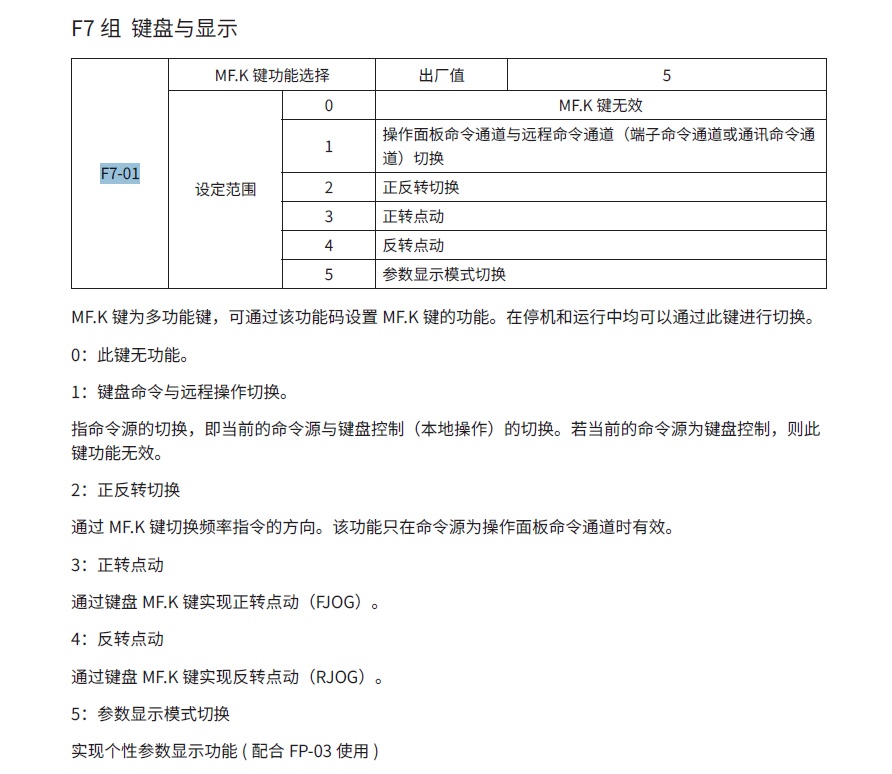

    • 詳細參數說明可查閱《匯川MD310系列用戶手冊》49

以上設置基于面板直接操作,若需通過外部按鈕控制正反轉,需額外配置 F4-00(DI1端子功能)等參數6
